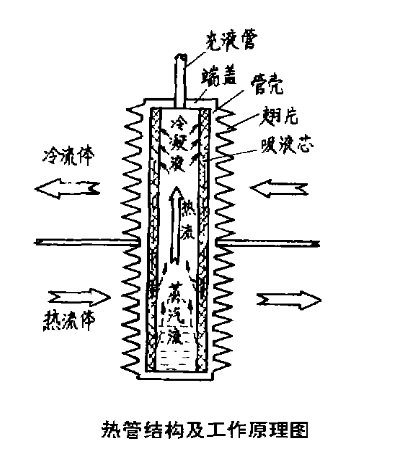

上篇介紹到針對干法水泥回轉窯的改造熱管技術,即熱管和熱管換熱器裝置。下面針對此種裝置結構及原理進行詳細的介紹。熱管是一種新型的回轉窯用換熱裝置,它主要是令其內部呈真空狀態,并填充一定的液體介質,然后進行密封處理的管狀結構。它的具體結構和工作原理如圖:
當其在回轉窯內進行換熱操作時,中間隔板將會將它分為兩個部分,一部分是由處于熱狀態的氣體或是液體通過的,另一部分是由待加熱的氣體或者是液體經過的,前者被稱作是熱端,后者被稱作是冷端。
此種回轉窯改造的熱管的主要傳熱原理是依靠液態介質,在熱端和冷端分別進行的汽化和冷卻的變化而傳遞的汽化潛熱。冷卻后的液體會經過吸液芯再次來到熱端,進行如此的循環運轉。同時熱管中還有金屬管壁的傳熱作用存在。由于在回轉窯中所選擇的工作介質具有較高的氣化潛熱,并且是雙重傳熱作用,因此熱管的傳熱效率就會非常高,為加強管外流體和管內的工作介質間的傳熱,通常還會降熱管制成翅片狀。這些都是滿足于水泥回轉窯熱管技術的改造的。
