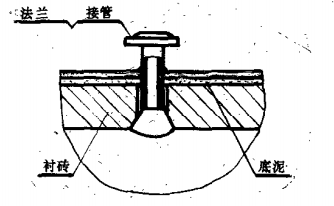

煅燒設備回轉窯中,其筒體接口包括入孔、測溫口、取樣口等。30米以上的長回轉窯應設置入孔,入孔設置在轉窯的中部,無襯層的轉窯不必設置入孔。測溫口的設置位置與數量按工藝要求確定,一般高低溫段均設測溫口,測溫口結構如圖所示:
取樣口一般設置在中部或尾部,也可設置在回轉窯的干燥或焙燒段交接處,其結構與測溫口相同。
在回轉窯內的測溫裝置有帶撥叉的測溫裝置和滑環測溫裝置,帶撥叉的測溫裝置是具有測溫準確,測溫口不易堵塞等優點,但是卻增加了傳動裝置,令結構復雜化;h(huán)測溫裝置的結構,熱電偶接線通過滑環與測溫儀表連接,測出轉窯各處溫度;h(huán)可以用紫銅棒煨制,棒截面直徑以20毫米-30毫米為宜,而滑環直徑則取1.1-1.3倍的筒體外徑;h(huán)是由絕緣支柱固定在回轉窯的筒體上,按滑環弧長600毫米-700毫米間距布置一個支柱比較合適,這樣才更有利于滑環測溫裝置對于回轉窯的溫度測量。
