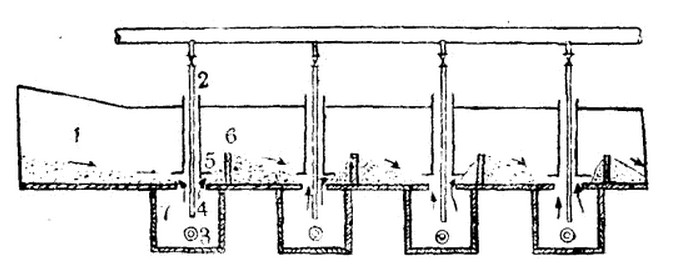

在球磨機進行分級操作時,我們會用到沉降分級機,自由沉降分級機的代表機械為義班斯分級機,其具體結構為:
在傾斜槽1的底端,以恰當?shù)拈g隔,安裝有幾個箱,從水壓鐵管2向箱內注入有壓力的水。一部分由栓口3向外流出,另一部分則是通過4、5進入槽內。具體的球磨機內水壓利用水門來進行調節,第1箱的水壓是較強的,往后面幾個箱以此類推,壓強是逐次減小的。從球磨機圈的左邊送入礦泥,經過第1水壓箱分級沉降的粗粒,由于壓板6的防止作用而使其向下方流去,沉淀在箱底,即由4、5進入7,由孔3來將排出物排出。而對于那些越過板堰的礦粒,落在次格的水壓箱內,也會受到同樣的分級作用的。像那些較未能沉降的較細且輕的礦粒,則會由分級機排出。使用此種方法的優點就在于,能夠從不同的栓口得到不同細度的排出物。
另外,經過豫暉詳細分析,我們所了解到球磨機內防害沉淀和自由沉降這兩種分級機其主要區別在于沉降選別柱的下部,安裝有縮流裝置,這樣就令此設備更加特化。同時對于球磨機的磨礦過程來說也是非常有利的。
