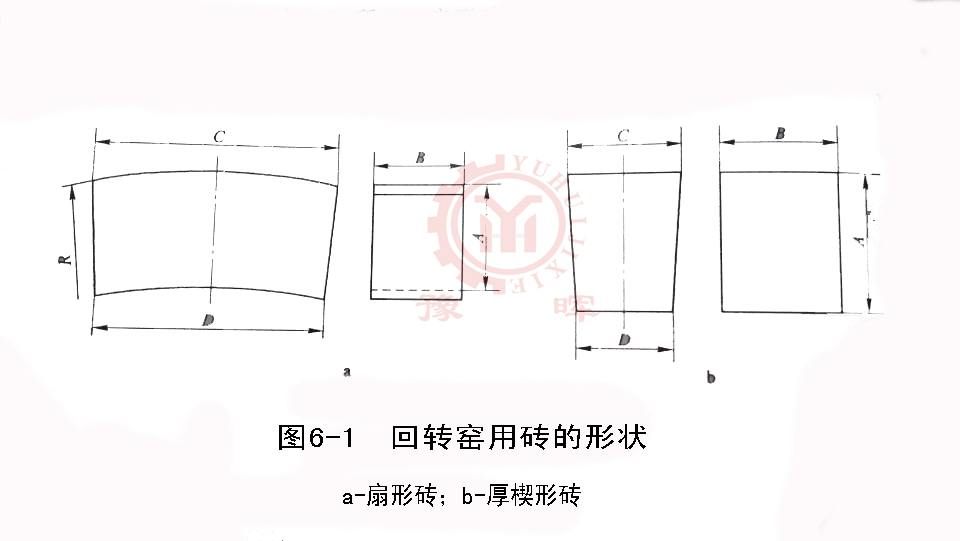

由于回轉窯內襯環形砌磚長時間處于連續性轉動的狀態,因此人們對其內襯用耐火磚的形狀特別重視。在回轉窯問世初期,人們?yōu)榉乐箖?nèi)襯環形砌磚用磚在其長期轉動中因松動而抽沉、脫落甚至掉落,而將筒體同心圓環柱體內襯分割成若干個形狀尺寸相同的部分,每個部分就被稱為“扇形磚”,如圖所示:
扇形磚早在20世紀50年代前就被應用到回轉窯內襯了。日本在1955年就制定了扇形磚形狀尺寸標準,在1983年修訂的JIS R2130-1983回轉窯用耐火磚的形狀尺寸還保留了扇形磚。關于扇形磚的定義,不論哪以國家的標準都做了類似的幾何學說明,其中英國標準表述為:兩大面為同心扇形、兩側面為對稱圓筒的一部分及兩端面為矩形的異型磚,具體如下:
如果按照我國業術語來定義則為:大小端距離A設計在寬度上,大小端尺寸C/D則在長度上,大小端面為同心圓弧形的特殊楔形磚被稱作扇形磚。
除了上述所講扇形磚以外,回轉窯襯磚還采用兩大面相互傾斜、大小端尺寸C/D位于厚度上的后楔形磚,如圖6-1b所示,現在,回轉窯用磚一般指后楔形磚。眾所周知,雖然后楔形磚包括大小端距離A設計在長度以及寬度上的側后楔形磚,但回轉窯用磚的厚度B一般采用198毫米,這與大小端距離A很接近,很難稱之為豎厚楔形磚高還是側厚楔形磚,所以我們只好將其統稱為厚楔形磚。
