全國免費咨詢電話：400-811-7869
電生坯的煅燒是在門設計的回轉窯加熱爐內(nèi)進行的，生坯周圍及頂部用填充料保護，按照特定規(guī)范將生坯加熱至900-1100℃，煅燒加熱周期一般為160-400h。下面以中溫瀝青為粘結劑的生坯焙燒為例，分析生坯內(nèi)煤瀝青的炭化過程，大致可分為3個部分：
1、從煤瀝青的軟化直至揮發(fā)分快速排出階段，回轉窯產(chǎn)品煅燒溫度上升至200℃左右時，生坯體積略有膨脹，但揮發(fā)分量不多。繼續(xù)升溫，加速煤瀝青分解，在300-500℃時的揮發(fā)分排出量較多，為了控制其排出速度，此階段必須放慢升溫速度。
2、煤瀝青分解及揮發(fā)逐漸變慢，逐漸以縮聚反應為主，高溫情況下煤瀝青熱解與縮聚反應生成瀝青焦，此變化大致從500℃開始一直持續(xù)到700℃左右，此時可以加快回轉窯的升溫，但是也不能過快，因為少量的揮發(fā)分還在持續(xù)的排出，同時焙燒品的機械強度及熱導率都較低，過快的升溫會令焙燒品開裂。
3、高溫炭化過程，為了完全排出殘余揮發(fā)分并提升回轉窯焙燒品的綜合特性，還需要將電生坯加熱到900℃左右，炭電或炭塊的焙燒溫度應達到1100℃左右。在高溫炭化過程中升溫速度可以加快，當溫度升至特定的較高溫度時需保溫20h左右，令回轉窯內(nèi)的各處溫度都接近較高值。

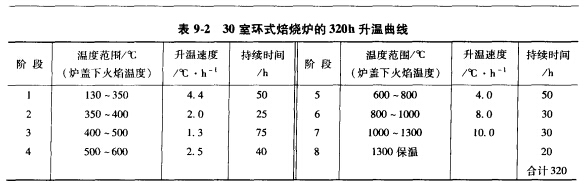

事實上煅燒升溫曲線還需參考煤瀝青的炭化特點進行制定，同時考慮回轉窯結構、產(chǎn)品規(guī)格、產(chǎn)量等因素，生產(chǎn)時應該選擇加熱時間較長的升溫曲線。高軟化點煤瀝青初分解、排出揮發(fā)分的熱失重曲線和中溫瀝青還是有區(qū)別的，因此以高軟化溫度煤瀝青為粘結劑生坯煅燒，焙燒升溫曲線需與以中溫瀝青為粘結劑區(qū)別開。升溫過快不但會增加回轉窯焙燒時裂紋廢品的量，同時還會降低煤瀝青的結焦值。因此中國多數(shù)炭素廠采用的是環(huán)式焙燒回轉窯爐，其升溫曲線如圖9-2。
文章由http://sbtdd.com/整理提供
